9.1 <> 10 m3-es állóhenger, DUPLAFALÚ PE. műanyag esővíz/csapadék gyűjtőtartály talajvizes területre
10 m3-es álló hengeres, DUPLAFALÚ PE. műanyag tűzivíz/tűzoltóvíz tartály talajvizes területre!
Akár a teljes talajvizet is elviseli - megfelelő betonozás esetén!
info@tartalygyar.hu 30/383-4000
1/2/3/4/5/6/7/8/9/10/12,5 m3-es
PE. duplafalú állóhengeres, betonvassal erősített, szimpla falú, esővíz-, szennyvízgyűjtő tartály + tető – csúszózsalus kialakítással;
Tartályok leírása:
Tartályok betonozása során használatos betonminőségek: KATT IDE!

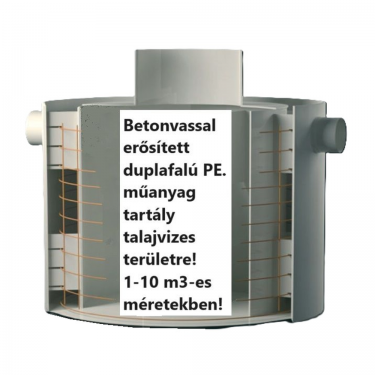

Polietilén állóhenger kialakítású, duplafalú műanyag gyűjtő - tároló tartálycsalád.
Csak földbe telepíthető változatban készítjük!
Akár teljes talajvizes területre is megfelelő tartály!
ADATOK:
-
kialakítás: álló henger keresztmetszetű, sík alj, síktető, szükséges külső és belső merevítésekkel; A tartály külső palástján, valamint a talp ill. födém részen előreszerelt d=6 mm-es betonvassal kerül kiszállításra; Minden tartály duplafalú!
-
névleges - belső - térfogat: ~ 1000 liter / ~ 2000 liter / ~ 3000 liter / ~ 4000 liter / ~ 5000 / ~ 6000 liter/ ~ 7000 liter / ~ 8000 liter / ~ 9000 liter / ~ 10000 liter / ~ 12500 liter;
-
alapanyag: PE.100 - polietilén - vagy egyenértékű;
-
tartály test átmérő: ~ A cm, + körben ~ 10 cm acéltartó lemez, így az átmérő a tartalytest átmérő + 20 cm ( ez változhat a talajvízszint ill. a Megrendelő igényei alapján).
-
tartálytest magasság: ~ B cm a nyak nélkül, + alul és felül ~ 10 cm acéltartó lemez;
-
tartálynyak magassága: ~ C cm – igény esetén magasítható;
-
D : tartálytest feletti takarás/fedőréteg, a körülményektől függően lehet föld, termőföld, kavics, beton, stb.;
-
tisztító-búvónyílás ( a tartály tetején középen):
-
alapmagasság: ~ 20 cm ( ha a körülmények indokolják, tetszés szerint tudjuk magasítani);
-
átmérő: ~ 60 cm;
-
-
tartozékok:
-
1 db lépésálló csavarral zárható, csúszásmentes, pe. műanyag zöldterületi fedlap - max. 110 kg teherbírással;
-
1 db igény szerinti méretű KPE. betöltő csonk (elhelyezés a palást legmagasabb pontján a tisztító-búvónyílás mellett vagy igény szerint máshol); A csonkra KPE szerelvényekkel egyszerűen lehet csatlakozni!
-
1 db szellőzőcső 3" -is méretben;
- 1 db DN 100-as KPE szívócsonk, DN 100-as szívókosárral, a szívócső tartálytest felett max. 20 cm-es kiállással, szerelhető módon rögzítve, a felállás DN 100-as KPE csatlakozó karmantyúval szerelve;
- 1 db mechanikus szintmérő;
-
-
opciók:
-
a nyakmagasság növelhető;
-
csatlakozó mérete/ mennyisége változtatható;
-
egyedi csonkok kérhetők;
-
zárható tető ( lakattal vagy szerszámmal zárható zárral );
-
betonozható, nagyobb terhelésű tető (1,5 t - 40 tonnáig terhelhető )
-
Egyéb felhasználási területek: tűzoltóvíz tároló tartály, oltóvíz tároló tartály, tűzi-víz tartály, tűzoltó tartály, esővízgyűjtő tartály, szennyvízgyűjtő tartály;
Főbb jellemzők:
-
műszaki igényesség, kiváló, stabil minőség;
-
optimalizált geometriai kialakítás; terhelés alatti deformációja gyakorlati tesztekkel alátámasztva;
-
50 év garantált alapanyag élettartam;
-
magas feszültségkorrózió;
-
kimagasló mechanikai tulajdonságok a kiváló anyagválasztásnak köszönhetően;
-
kézzel kiemelhető lépésálló fedél, vízbejutás ellen védő peremkialakítással;
Egyéb:
-
földalatti kivitel esetén a födém vastagság: alapkivitelben max. 20 cm, a nyakmagasságra tekintettel ( igény esetén növelhető);
-
a tartályok 1 g/cm3 sűrűségű anyagra és max. 30 °C-ra vannak méretezve!
Telepítés:
-
+ 5 °C alatt és + 25 °C környezeti hőmérséklet felett nem telepíthető!
-
talajvizes területen a telepítés idejére a talajvizet a telepítés szintjéig csökkenteni kell, a talajvízmentes környezetet a beton megkötéséig fenn kell tartaniegyébként a helyes telepítés nem megoldható!
-
elhelyezés/telepítés:
-
a tartály kialakításából adódóan a telepítés során a betonozással történő telepítést írjuk elő.
-
munkagödör kiemelése;
-
aljzatbeton készítése – normál beton aljzat készítés számított vastagságban (~ 15-20 cm vastagságban);
-
a friss betonba, még a kötés megkezdése előtt elhelyezzük a tartálytestet - szintezés fontos ( ha nem lesz vízszintes a tartály, akkor a tartálynak ferde lesz!);
-
több db tartály sorba kötése esetén a tartályok összekötése, alsó csővezetékek bekötése;
- az alsó beton megszilásrdulását követően a tartály belsejébe vizet kell engedni, a telepítés – betonozás – során, mely víz szintje a betonozás során minden esetben a betonszint felett legyen legalább 10 cm-rel ( a víz a betonozás során ellennyomást fejt ki, megakadályozva a tartály behorpadását)!
-
a külső és a belső tartályfal közti rész kiöntése betonnal; Fontos: a betont tilos gépi erővel tömöríteni, vibrálni, mert ez a tartályfal deformálódásához vezethet!
-
folyamatosan mehet a tartály külső fala mentén a munkagödör feltöltése töltőanyaggal ( föld, homok, sóder, kulékavics, salak, kőzúzalék, stb.);
-
a folyadék beengedés, beton feltöltés külső fold feltöltés párhuzamosan mehet, de a tartályban a folyadékszint ~ 10-15 cm-rrel legyen magasabb, mint a beton, ill a föld szintje. Szakaszonkét is készülhet, a tartály méretétől függően min. 3-4 rétegben szükséges kialakítani a betonsávokat;
-
az előző lépések ismétlése addig, amíg a tartály tetejéhez érünk. Itt a ideiglenes zsalut készítünk melynek a tetejét a végső szinthez igazítjuk ( ez számított magasság a max. talajvíz függvénye), a tartályfal és a zsalu közötti részt kitöltjük betonnal, a zsalu és a munkagödör közötti részt kitöltjük töltőanyaggal ( ha a beton megszilárdul a zsalu kivehető, függően );
-
a betonfödém vastagságát minden esetben a tartály térfogatához kell igazítani. A betonmennyiség ( az aljzatbeton, a falbeton, ill. a födémbeton összmennyiség tömegének nagyobbnak kell lennie a tartály + a tartály köré öntött beton térfogathoz arányított mennyiségnél. Pl.: ha 5 m3-es a tartály, és teljesen talajvízbe merül, akkor az 5 m3 ellensúlyozásához ( a betont 1,8 t/m3 tömeggel számolva ) ~ 2,8 m3 betonra lenne szükség. Azonban, mivel a beton is teljes térfogatával a vízbe merül, a 2,8 m3 beton minden köbmétere 1 tonnát veszít, így csak ~ 2,24 tonna beton ellensúlyoz, azaz még szükség lesz 2,76 tonna betonra ami még ~ + 1,5 tonna. Azaz a teljesen talajvízbe merülő ~ 5 m3-es tartály ellensúlyozására összesen min. 4,3 m3 betonra lesz szükség!
-
A beton vastagságot a tervező, a statikus vagy a kőműves méretezze a helyi viszonyok figyelembevételével!
-
munkagödör visszatöltése, takarása, tereprendezés;
-
Egyéb telepítési útmutatók: https://tartalyok-telepitese.webnode.hu
FONTOS:
-
A termék megrendelésre készül, egyedi termék, egyedi méretezésű, egyedi gyártású, az EU vonatkozó Építési termék irányelvhez kiadott „M” jelű magyarázó irat (Guidance Paper) szerint: az egy, konkrétan meghatározott építési helyszínre tervezett, az esetleg speciális körülményeket figyelembe véve tervezett és gyártott terméket vagy termékeket tekintjük egyedi terméknek. Ilyen termék esetében Szállítói Megfelelőségi Nyilatkozatot tudunk mellékelni!
Belső tartály alapméretek ( a duplafal külső mérete számított, minden esetben a max. talajvíz szintet kell figyelembe venni, így általában 10-20 cm-rel szélesebb a tartály, azaz az átmérő + 20-40 cm -rel nagyobb, mint a tartály belső mérete! Fontos, hogy a magasság is nőhet, ha nagyon magas a talajvíz!).
Térfogat |
A |
B |
C |
1 m3 |
~ 95 cm |
150 cm |
20 cm |
2 m3 |
~130 cm |
150 cm |
20 cm |
3 m3 |
~ 160 cm |
150 cm |
20 cm |
4 m3 |
~ 190 cm |
150 cm |
20 cm |
5 m3 |
~ 207 cm |
150 cm |
20 cm |
6 m3 |
~ 226 cm |
150 cm |
20 cm |
7 m3 |
~ 245 cm |
150 cm |
20 cm |
8 m3 |
~ 261 cm |
150 cm |
20 cm |
9 m3 |
~ 277 cm |
150 cm |
20 cm |
10 m3 |
~ 296 cm |
150 cm |
20 cm |
12,5 m3 |
~ 290 cm |
200 cm |
20 cm |
13,5 m3 |
~ 296 cm |
200 cm |
20 cm |
15 m3 |
~ 300 cm |
200 cm + kúpos tető |
20 cm |
