4.0 <> UNITANK-4 szennyvíz tisztító rendszer, ~ 3,3 m3 / 4-6 LE; CE!
~ 3,3 m3-es szennyvíztisztító rendszer
CE minősítés!
Max. 4-6 felhasználó
Rövid szállítási határidő!
info@tartalygyar.hu 30/383-4000
Kiszállítás: jelenleg INGYENES!
MŰSZAKI LEÍRÁS:
Az UNITANK-4 szennyvíztisztítók összeállítása egy
tisztítási folyamat alapján történik, rögzített víz alatti aerob
kultúra segítségével. Lehetővé teszik a háztartási szennyvíz
kezelését.Ez a rendszer garantálja a leghatékonyabb
vízkezelést, mivel egyszerű és könnyen telepíthető. CE jelölés! Beépített kompresszor.

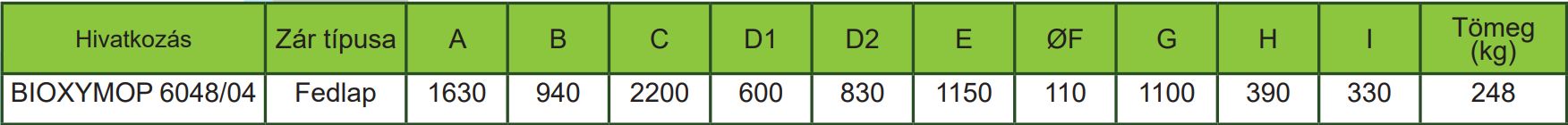

MÉRETEK:
ELŐNYÖK:
- alacsony energiafogyasztás
- kis helyigény: 2,44 m2
- csökkentett karbantartási költségek
- csekély feltártási mélység (<2 m)
- kiürítés hosszabb időtartam után
- telepítés enyhén talajvízes vagy mentes terepre
- nagy űrtartalmú primer iszapcsapda
- kényelmes kezelés
- ellenáll a terhelés ingadozásának
- kényelmes karbantartás
MŰKÖDÉS:
A mikro szennyvíztisztítók három részből állnak:
- primer iszapfogó,
- levegőztető tartály,
- vízkezelés, utántisztítás.
• A háztartási szennyvíz egy primer iszapfogóba áramlik,
ahol fennakadnak a legnagyobb és az úszó részecskék.
• A kifolyó víz ezután a levegőztető tartályba kerül, ahol
az oldott szennyeződéseket szabadon úszó aljzatra
szerelt tisztítóbaktériumok segítségével távolítják el. A
baktériumokat oxigénnel látják el, amelyet egy beépített
kompresszor szállít egy levegőztető membránon keresztül.
• A kezelés utolsó szakasza a harmadik részben történik,
ahol az oldhatatlan részek a fenékre süllyednek, és
Venturi-cső segítségével visszaszivattyúzzák azokat az
elsődleges iszapfogóba. A kezelt víz itt elválik az oldhatatlan
részecskéktől.
A kezelt víz megfelel a vonatkozó szabványok
követelményeinek. A kezelt szennyvíz kiengedése kétféle
módon történik: - vízelvezetéssel és talajba szivárogtatással,
- felszíni vízi környezetbe történő kibocsátással, a vonatkozó
műszaki előírások betartása mellett.
KARBANTARTÁS / SZIPPANTÁS:
10 – 12 évente egyszer szükséges a szennyvíztisztító
leállítása a teljes térfogat elszívása, az elsődleges iszapfogó
lerakódásoktól való megtisztítása érdekében. A tisztító nem
igényel egyéb karbantartást, nem kell baktériumot hozzáadni.
GARANCIA:
Az üzembe helyezés során azonnal karbantartási szerződést
kell kötni a TARTÁLYGYÁR Kft. által felhatalmazott szakemberrel.
AZ OPTIMÁLIS MŰKÖDÉS, VALAMINT AZ
ELEKTROMECHANIKUS ALKATRÉSZEKRE VONATKOZÓ
GARANCIA CSAK EZEN FELTÉTELEK MELLETT VÁLLALHATÓ.
-
TELEPÍTÉS:
1. ábra ELHELYEZÉS: STABIL NEM HIDROMORF, NEM ANYAGOS,
SÁRMENTES TALAJBA, TALAJVÍZ JELENLÉTE NÉLKÜL
2. ábra ELHELYEZÉS: STABIL HIDROMORF ÉS/VAGY
AGYAGOS ÉS/VAGY ISZAPOS TALAJBA
MAXIMÁLIS TALAJVÍZSZINT = 1 m A TARTÁLY ALJÁTÓL
A. TELEPÍTÉS ÉS ÜZEMBEHELYEZÉS:
A tartály telepítése előtt figyelmesen olvassa el a gyártó utasításait.
- A beépítőnek, a termék adatlapján feltüntetett minden jellemzőjét (tömeg, méretek, felhasználás, korlátozások) figyelembe kell vennie.
- A tartály leszállítása után és kirakodás előtt szemrevételezéssel ellenőrizze, hogy nem sérült-e meg, és hogy minden alap eleme hiánytalan. Ha
hiányosságokat észlel, készítsen jegyzőkönyvet, és vegye fel a kapcsolatot a szállítóval.
- A végső beszerelés előtt tárolja a tartályt biztonságos helyen.
- A szerelési és biztonsági utasítások figyelmen kívül hagyása nem vonja maga után a gyártó felelősségét és a termékre vonatkozó garanció
elvesztését jelenti.
B. MUNKAVÉGZÉS/KIRAKODÁS:
- A manipuláció módszereinek meg kell felelniük az érvényes biztonsági előírásoknak.
- A tartályokat az emelőgyűrűkre akasztható (a tartály jellemzőihez igazodó) hevederekkel vagy más, erre a célra szolgáló eszközzel kell emelni.
- Ügyeljen arra, hogy a tartály mindig függőleges helyzetben legyen az emelés során.
- Ne húzza a tartályt a földön lévő hevedereknél fogva!
C. ÁLTALÁNOS TELEPÍTÉSI UTASÍTÁSOK:
- Ügyeljen a tartály bemeneti és kimeneti csöveinek lejtésére, amelynek legalább 2 – 4 %-osnak kell lennie.
- A bemeneti és kimeneti csöveken nem lehet átellenes lejtés.
D. FÖLDMUNKÁK:
- Tartályonként önálló göröt kell készíteni, és szükség esetén a talajvíz szintjét csökkenteni kell a munkálatok befejezéséig és a tartály befedéséig.
- A gödör készítése során a feltárásnak stabilnak és vízmentesnek kell lennie, mindkét oldalon min. 30 cm-rel kell meghaladnia a tartály méretét!
- A kitermelt talaj töltése a feltárás szélétől legalább 4 m-re kell, hogy legyen.
E. TARTÁLY TELEPÍTÉSE MAXIMÁLISAN 50 CM-ES FEDŐRÉTEGGEL
Stabil, vízmentes, anyagmentes, sármentes talajba történő beépítés.
- Az alapágyat 0 – 4 mm frakciós homokkal vagy kaviccsal készítse el legalább 10 cm vastagságban, tökéletesen kiegyenlítve és tömörítve.
- Helyezze el a tartályt és stabilizálja 10 – 15 cm-es vízoszlop feltöltésével.
- Töltse fel a tartályt 50 cm-es szintig tiszta vízzel, és az árkot töltse fel úgyszintén 50 cm magasságig 0 – 4 mm frakciós homokkal vagy
kaviccsal. Végezzen hidraulikus tömörítést vízzel. A mechanikus tömörítés nem megengedett.
- Folytassa ezt az eljárást 50 cm-ként egészen a tartály tetejéig.
- A tetőszinten egészítse ki a feltöltést termőtalajjal. A maximális feltöltési magasság 50 cm a tartály teteje felett. Feltöltéskor ügyeljen arra, hogy
a tartály tetején elhelyezett fedelek hozzáférhetők legyenek, és a tartály belsejébe való bejutás biztosított legyen.
F. TARTÁLY TELEPÍTÉSE MAXIMÁLISAN 50 CM-ES FEDŐRÉTEGGEL
Agyagos, talajvizes talajba történő beépítés
- A talajvíz maximális szintje NEM HALADHADJTA MEG A TARTÁLYBÓL KIFOLYÓ VÍZ SZINTJÉT.
- A munkavégzés során tartsa a talajvíz szintjét a feltárás alja alatt.
- A feltárás alján készítsen curry hálóval megerősített vasbeton alapzatot.
- Hozzon létre egy acél rögzítő rendszert, amelyhez a hevederek túlzott feszültség nélkül rögzíthetők.
- A talajvízszint mérésére egy piezométert (DN315 mm-es PVC cső felül fedéllel, alul geotextíliával védve) telepítsen, amely az ürítés során
lehetővé teszi a talajvízszint csökkentését.
- Az alapágyat 0 – 4 mm frakciós homokkal vagy kaviccsal készítse el legalább 10 cm vastagságban, tökéletesen kiegyenlítve és tömörítve.
- Helyezze el és rögzítse a tartályt poliészter hevederekkel, a telepítendő tartály térfogatának megfelelő teherbírással.
- Töltse fel a tartályt 50 cm-es szintig tiszta vízzel, és az árkot töltse fel úgyszintén 50 cm magasságig 0 – 4 mm frakciós homokkal vagy
kaviccsal. Végezzen hidraulikus tömörítést vízzel. A mechanikus tömörítés nem megengedett.
- Folytassa ezt az eljárást 50 cm-ként egészen a tartály tetejéig.
- A tetőszinten egészítse ki a feltöltést termőtalajjal. A maximális feltöltési magasság 50 cm a tartály teteje felett. Feltöltéskor ügyeljen arra, hogy
a tartály tetején elhelyezett fedelek hozzáférhetők legyenek, és a tartály belsejébe való bejutás biztosított legyen.
G. SZELLŐZÉS
Tartsa be a szellőztetésre vonatkozó szabályokat:
- kerülje el a tömörítés jeleit,
- levegő visszanyerés és oxigénellátás a baktériumok számára,
- a fermentációs gázokat a rácsos tartó felett 0,40 m-rel, a napfénytetőtől és minden egyéb szellőzőnyílástól legalább 1 m-re elhelyezett
csatornán keresztül kell elvezetni. A közvetlenül a szennyvíztisztító oldalán elhelyezett DN50 mm átmérőjű szellőzést a természetes terepszint
fölé kell vezetni.
- a cső végét hálóval kell védeni rovarok és kisállatok behatolása ellen. A szellőzést általában a tető fölé kell vezetni. Elejét kell venni a
kellemetlen szagoknak.
H. ELEKTROMOS CSATLAKOZÁS
A szennyvíztisztítóhoz 3x1,5 mm-es elektromos csatlakozást kell biztosítani.
A készlet egy elektromos aljzatot és egy nedves környezethez tervezett csatlakozódugót tartalmaz.
Csatlakoztassa a kábelt a csatlakozóhoz a színnek megfelelően:
L - barna kábel
N - kék kábel
N - sárgászöld kábel
Kösse össze a két csatlakozót.
A szennyvíztisztító karbantartása esetén húzza ki a tápfeszültséget.
EGYÉB INFÓK:
0036303834000 vagy 0036308766868 vagy info@tartalygyar.hu
